1000V 60A 60KW högspänningslikströmsförsörjning Grundparametrar: Ingång AC 380V±10%, frekvens 45Hz-65Hz, utgång 1000V 60A, total effekt 60KW; RS485 programkontroll, spänning och ström justerbar.
1000V 60A 60KW högspänningslikströmsförsörjning
Grundparametrar: Ingång AC 380V±10%, frekvens 45Hz-65Hz, utgång 1000V 60A, total effekt 60KW; RS485 programkontroll, spänning och ström justerbar.
| Arbetsmiljö |
Relativ luftfuktighet |
≤95%RH, ingen kondens |
| höjd över havet |
För höjder på 2000m och över bör nedstämpling övervägas |
|
| kylningsmetod |
forcerad luftkylning |
|
| Driftstemperatur |
-25℃~+55℃, nedstämpling för användning över +55℃ |
|
| kommunikationsingång |
Ingångsspänningsområde |
260Vac~530Vac, 3L+PE |
| Frekvensområde |
45Hz~65Hz |
|
| Effektfaktor |
≥0,99 |
|
| Effektivitet |
>95 % |
|
| THD |
≤ 5 % |
|
| DC-utgång |
uteffekt |
60kW |
| spänningsområde |
50Vdc~1000Vdc, med ett spänningsjusteringssteg på 0,1Vdc |
|
| Begränsning av utgångsström |
0,6~60A steglöst justerbar |
|
| aktuell delning |
Obalansgrad <±5 % |
|
| spänningsregleringsnoggrannhet |
<±0,5 % |
|
| strömstabilitetsnoggrannhet |
≤±1 % |
|
| övervaka |
kommunikationsmetod |
CAN-buss (RS485 eller 232) |
| Larm och skydd |
Över/underspänningsskydd |
Automatiskt avstängningsskydd, återupptar automatiskt driften efter normal inmatning |
| Överspänningsskydd för utgång |
Enheten stängs av och låses automatiskt, vilket kräver att strömmen slås på igen för att återuppta driften |
|
| Överströms- och kortslutningsskydd |
Enheten stängs av och låses automatiskt, vilket kräver att strömmen slås på igen för att återuppta driften |
|
| övertemperaturskydd |
Automatiskt avstängningsskydd, återupptar automatiskt driften efter att temperaturen återgår till det normala |
|
| Produktens stabilitet |
Medeltid mellan fel (MTBF) |
över 500 000 timmar |
| Övergripande mått |
storlek |
Höjd: 264mm * Bredd: 430mm * Längd: 560mm |

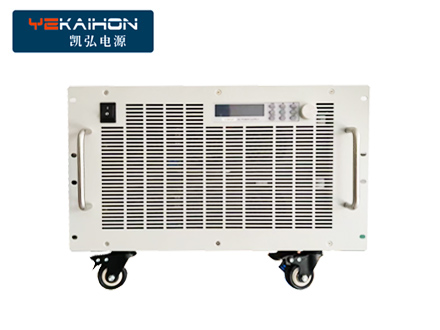

1000V 60A 60KW högspänningslikströmsförsörjning
Bruksanvisning
Denna typ av professionell strömförsörjning har vanligtvis hög integration och intelligens, och driftprocessen är i allmänhet som följer:
Förberedelsearbete: Eldragning och besiktning
●Ingångskablar: Anslut strömförsörjningen till det matchande industriella elnätet (t.ex. AC 380V ± 10 % trefaseffekt).
●Utgångskablar: Använd en dedikerad kabel som kan bära en ström på 60A eller mer för att på ett tillförlitligt sätt ansluta strömutgången till belastningsenheten. Se till att de positiva och negativa anslutningarna är korrekta och säkra för att förhindra överhettning orsakad av dålig kontakt.
●Jordning: Strömförsörjningens skyddsjordade terminal måste vara väl jordad för att säkerställa driftsäkerhet.
Ström på och parameterinställning: två huvudmetoder
●Lokal drift: Ställ in önskad utspänning (0-1000V) och utström (0-60A) direkt via pekskärmen, knapparna och rattarna på strömpanelen. Du kan välja mellan konstant spänning (CV) eller konstant ström (CC), och strömmen växlar automatiskt för att bibehålla det inställda värdet.
●Fjärrstyrd/programmerbar drift: via kommunikationsgränssnitt på bakplanet (som RS485, RS232, Ethernet, etc.) CAN）， Anslut till en dator eller PLC (Programmable Logic Controller). I den övre datorprogramvaran kan du:
Använd standardkommandon som SCPI och ModBus för komplex programmering. Anpassa utspännings-/strömvågformer (som stegvågor, pulsvågor) för att simulera verkliga arbetsförhållanden. Sömlös integration med automatiserade testsystem.
Starta utdata och övervakning
●Efter att ha bekräftat att alla parameterinställningar är korrekta, tryck på knappen "Output" eller "Run" för att starta strömförsörjningen.
●Realtidsövervakning av spänning, ström, effekt och andra data via panelskärmar eller övre datorprogram. Många nätaggregat stöder dataregistreringsfunktion, vilket underlättar senare analys.
Säker avstängning
●När testning eller produktion är klar, stoppa först utmatningen och stäng sedan av strömbrytaren.
●Följ strikt principen att stänga av strömmen först och koppla bort kablar senare, och kör inte med elektricitet.
Kärnfördelar och försiktighetsåtgärder
●Effektiv och stabil: Genom att anta avancerad teknik som IGBT kan full belastningseffektivitet nå över 95 % och den kan fungera stabilt under lång tid. Hög noggrannhet av utspänning/ström (stabil spänning <± 0,5%, stabil ström ≤± 1%).
●Rikiga funktioner: utrustad med flera skydd som överspänning, överström, övertemperatur och kortslutning; Stöd parallell expansion av flera enheter för att få högre ström; Vissa avancerade modeller har dubbelriktade funktioner, som kan mata tillbaka elektrisk energi till nätet, spara energi och minska förbrukningen.
●Anmärkningar:
Professionell drift: Den måste skötas av utbildad personal.
Miljökrav: Var uppmärksam på utrustningens arbetstemperatur, fuktighet och höjdkrav för att säkerställa god ventilation och värmeavledning.
Utrustningsmatchning: Se till att spänningen, strömmen och effekten för lastutrustningen ligger inom strömförsörjningsområdet och reservera en viss marginal.
